Доброго времени суток! Автор YouTube канала AX Creates изготовил очередную полезную самоделку для мастерской — это приспособление для быстрой разметки металлических заготовок: металлического уголка, швеллера или профтрубы.

Данная приспособа не то чтобы незаменима в повседневной работе, но в определенных ситуациях она может пригодиться.

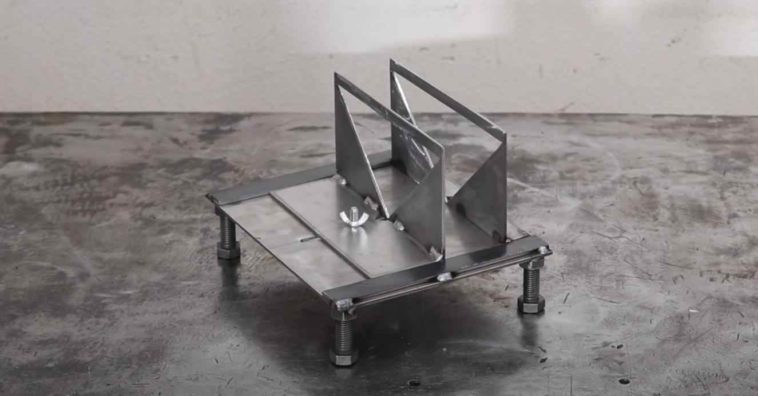

Полезное приспособление для разметки металлических заготовок

Необходимые материалы:

  • листовой металл толщиной 2 мм;
  • металлическая полоса;
  • болты с гайками.

Основные этапы работ

Сначала мастер вырезал из листового металла два одинаковых шаблона — с треугольным «окошком» внутри.

Полезное приспособление для разметки металлических заготовок

Затем из того же листового металла автор вырезал еще две заготовки в виде узкой и широкой пластины, и приварил их к шаблонам, выставив под прямым углом.

Полезное приспособление для разметки металлических заготовок

Полезное приспособление для разметки металлических заготовок

На следующем этапе изготавливается основание — заготовка необходимой формы вырезается из листового металла.

По центру основания автор сделал прорезь болгаркой. Внутренние края надо обработать напильником по металлу.

Полезное приспособление для разметки металлических заготовок

К нижней части основания автор приварил четыре гайки, в которые будут вкручиваться ножки (в данном случае — это болты).

Полезное приспособление для разметки металлических заготовок

По краям основания привариваются две направляющие из металлической полосы.

Полезное приспособление для разметки металлических заготовок

Между ними автор приварил один из шаблонов. Второй шаблон будет подвижным.

Полезное приспособление для разметки металлических заготовок

На последнем этапе между направляющими устанавливается подвижный шаблон, и фиксируется при помощи болта с барашковой гайкой.

Полезное приспособление для разметки металлических заготовок

Подробно о том, как сделать приспособление для разметки металлических заготовок, показано на видео ниже. Спасибо за внимание!
